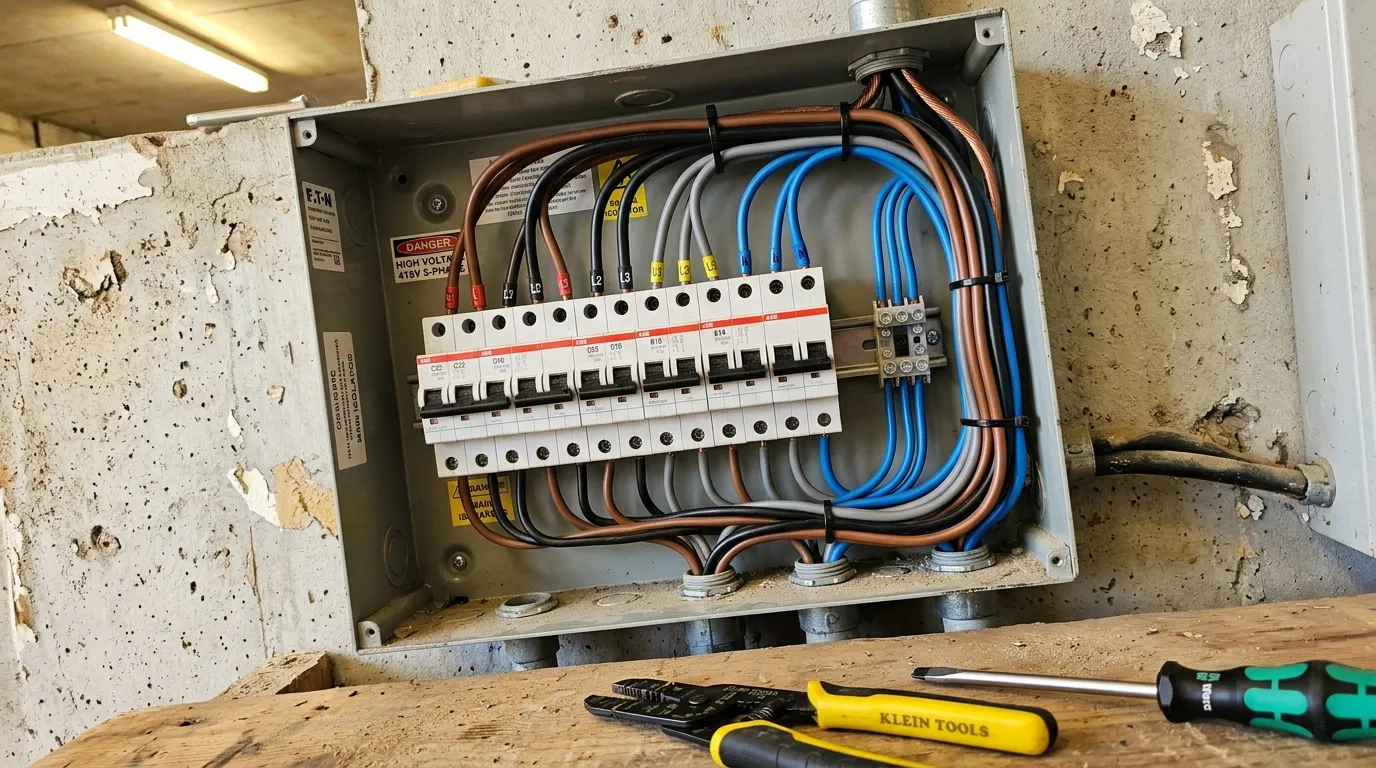

Le tableau électrique d’un atelier vient d’être posé. Trois fils marron, noir et gris sortent du câble, accompagnés d’un vert/jaune. Pas de bleu. Quatre conducteurs, pas cinq. Ce schéma, qui déconcerte parfois au premier regard, correspond au branchement triphasé 4 fils : la configuration standard pour alimenter les moteurs, pompes à chaleur et machines-outils qui n’ont besoin que d’une seule tension de travail. La tension réseau européenne est fixée à 400V depuis des décennies, même si l’expression “380V” traîne encore dans le vocabulaire de nombreux électriciens. Comprendre la logique de ce câblage, c’est éviter les 60% de dysfonctionnements liés aux erreurs de raccordement, un chiffre qui devrait faire réfléchir avant de toucher le moindre fil.
Comprendre le triphasé 4 fils : le rôle de chaque conducteur
Le système triphasé repose sur trois courants alternatifs déphasés de 120° les uns par rapport aux autres. Ce décalage crée un équilibre parfait : quand les charges connectées sur chaque phase sont identiques, le courant qui devrait circuler dans le neutre est strictement nul. C’est précisément pourquoi le neutre disparaît dans la configuration 4 fils. Il est simplement inutile pour les machines dites “de force pure”, celles qui consomment la même énergie sur chaque phase.
La configuration 4 fils comprend donc trois phases et un conducteur de terre (PE), sans neutre. Ce câblage convient parfaitement aux moteurs asynchrones, compresseurs, ventilations industrielles et ascenseurs, ainsi qu’aux fours et machines-outils d’atelier. La règle est simple : dès qu’un appareil a besoin de 230V pour un organe secondaire (une lampe de signalisation, un écran digital, une bobine de contacteur), il faut basculer en 5 fils avec neutre. Sans cette distinction, on s’expose à des tensions dangereuses pouvant atteindre 400V sur des circuits prévus pour 230V, avec destruction immédiate des équipements connectés.
Le triphasé devient également indispensable quand le compteur électrique dépasse 18 kVA de puissance souscrite, ou lorsque le tableau se situe à plus de 100 mètres de l’installation. À cette distance, les pertes en ligne en monophasé deviennent rédhibitoires. L’avantage technique du triphasé est là : une capacité à distribuer une puissance trois fois supérieure avec des câbles de section équivalente.
Codes couleurs et identification des conducteurs en installation triphasée
Identifier un conducteur uniquement à sa couleur reste risqué sur des installations existantes. Je le dis clairement : ne jamais se fier aux couleurs sans vérification au multimètre. La norme actuelle, appliquée depuis 1970 en France, attribue le marron à la phase L1, le noir à la phase L2, le gris à la phase L3, et le jaune/vert à la terre. Le bleu, absent dans le câblage 4 fils, est réservé au neutre.
Mais les installations françaises antérieures à cette norme utilisaient parfois rouge, blanc et bleu pour les phases. L’Allemagne emploie quant à elle rouge, noir et bleu. Un tableau de référence s’impose pour ne pas confondre :
| Conducteur | Norme française après 1970 | Ancienne norme française | Norme allemande |
|---|---|---|---|
| Phase L1 | Marron | Noir ou Marron | Rouge |
| Phase L2 | Noir | Noir | Noir |
| Phase L3 | Gris | Noir | Bleu |
| Terre (PE) | Jaune/Vert | Vert ou Jaune | Jaune/Vert |
| Neutre (N) | Bleu (absent en 4 fils) | Bleu (absent en 4 fils) | Bleu (absent en 4 fils) |

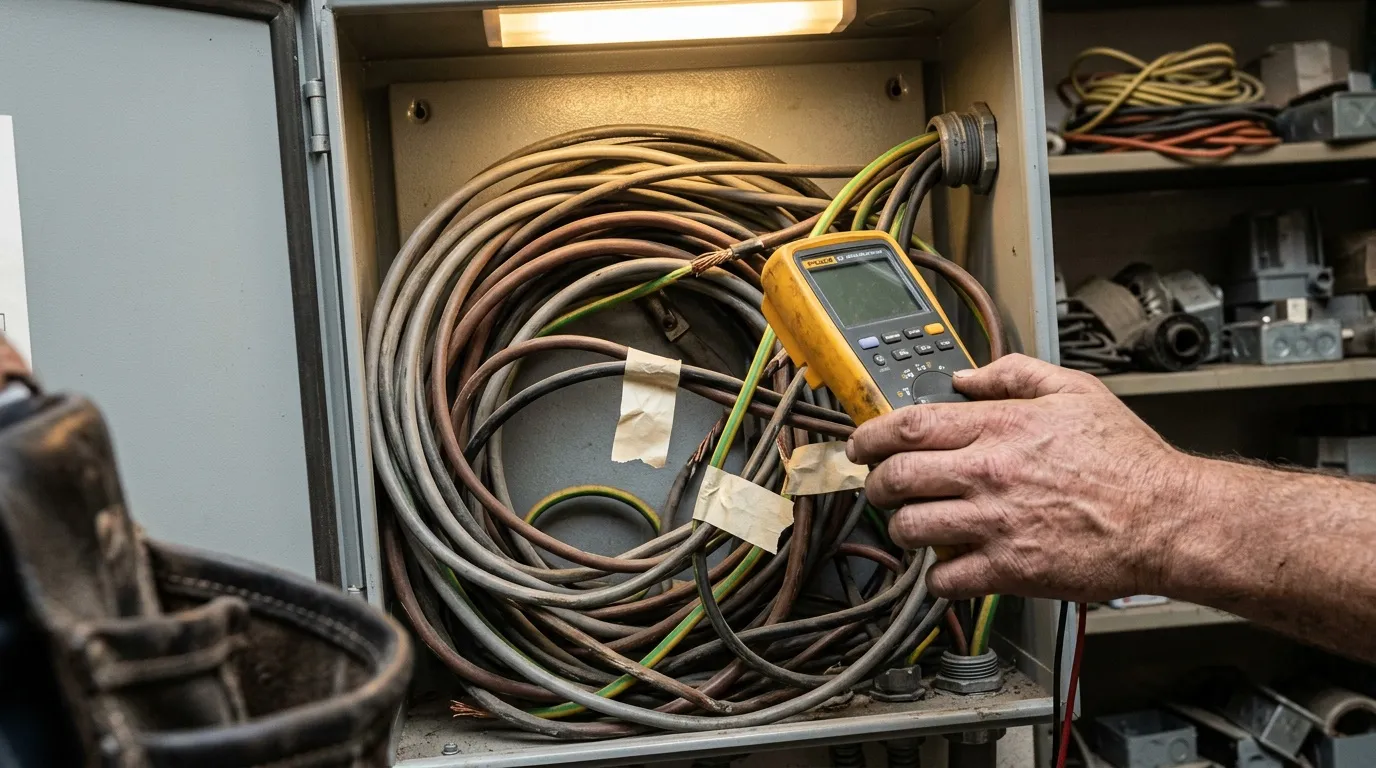

Le test au multimètre valide l’identification : entre deux phases, la lecture affiche environ 400V ; entre une phase et la terre, environ 230V. Ces mesures confirment aussi l’équilibrage du réseau. Étiqueter chaque conducteur après identification et documenter l’installation évite bien des surprises lors d’interventions ultérieures.
Étapes du branchement triphasé 4 fils et sécurité obligatoire
Avant de toucher quoi que ce soit, la consignation électrique n’est pas une option. Elle suit un protocole précis : couper le disjoncteur général, le condamner avec un cadenas personnel, puis vérifier l’absence de tension avec un VAT homologué 1000V. Tous les outils utilisés doivent être isolés 1000V. Les équipements de protection individuelle comprennent gants isolants, écran facial, chaussures isolantes et vêtements ignifugés. L’arc électrique triphasé atteint plusieurs milliers de degrés, et un flash lors d’un court-circuit peut brûler gravement même sans contact direct.
Le câble adapté à une configuration 4 fils est généralement un câble multiconducteur 4G6, 4G10 ou 4G16 mm² selon la puissance. Le raccordement suit cet ordre : phases L1, L2, L3 en premier, puis la terre. Le dénudage des conducteurs doit respecter strictement les longueurs indiquées par le fabricant des borniers, entre 10 et 15 mm. Les couples de serrage se situent entre 2,5 et 3 Nm pour les borniers domestiques. Les fixations du câblage s’espacent tous les 40 cm pour une installation propre et sécurisée.
La résistance d’isolement minimale requise est de 1 MΩ en usage domestique. La protection différentielle obligatoire en triphasé est de 30 mA, avec des dispositifs tétrapolaires surveillant simultanément les trois phases. Après raccordement, le test du bouton différentiel doit provoquer immédiatement l’ouverture du circuit. Pour choisir le bon éclairage LED dans vos espaces, la même logique de vérification du circuit s’applique.
Trois erreurs reviennent systématiquement sur le terrain :
- Envoyer une phase sur le fil vert/jaune (terre), ce qui met toute la carcasse métallique d’une machine sous 230V.
- Tenter d’utiliser la terre comme neutre ou de ponter neutre et terre dans une prise, deux pratiques à la fois interdites et dangereuses.
- Sous-dimensionner le câble pour un gros moteur, avec un risque réel d’incendie si la section est trop faible.
Ces travaux relèvent de la compétence exclusive d’un électricien qualifié. La norme NF C 15-100 régit l’ensemble des installations basse tension en France. L’attestation Consuel est obligatoire pour toute installation neuve ou rénovée. La qualification Qualifelec et une assurance responsabilité civile décennale s’imposent à tout installateur, qui engage sa responsabilité civile et pénale en cas de sinistre. Les garanties couvrent un an pour le parfait achèvement, deux ans pour les équipements et dix ans pour le gros œuvre électrique.
Quand passer au 5 fils et anticiper l’évolution réglementaire
La réglementation évolue clairement vers la généralisation du câblage 5 fils pour toutes les installations neuves. Si vous planifiez une rénovation importante, intégrer d’emblée le neutre dans votre tirage de câbles est un choix stratégique, pas seulement technique. Ajouter un neutre après coup impose de tirer un nouveau câble 5G2,5 mm² ou plus depuis le tableau : il est impossible de créer un neutre artificiel.
La prise industrielle rouge standard à 4 broches (3P+T) ne distribue physiquement pas le neutre. Cette limite est régulièrement découverte trop tard, lors de l’installation d’un équipement nécessitant du 230V pour ses automatismes. Si votre four industriel ou domestique intègre une régulation électronique, il aura presque certainement besoin de ce cinquième conducteur. Anticiper ce besoin dès le câblage initial évite des interventions coûteuses et des interruptions de production.
